DC插座厂家 解析笔记本电脑充电插座的特点与基本参数

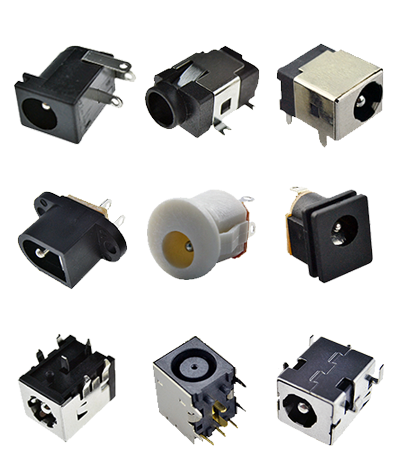

充电插座的特点:最大可耐20V 7A电流、体积小、表面镀金处理,产品分为立式、卧式、贴片脚、插件脚、五金外壳、塑胶外壳。应用于笔记本电脑或其它高端电子产品,为产品提供快速充电的专用接口。
使用中应按照以下7项基本参数内使用:
1:使用温度范围:-25~70oC在-25oC~+70oC温度内使用
测试条件:在没有指定的情况下测试温度、湿度、气压如下:(1) 温度为5℃~35℃(2) 湿度为45%~85% (3) 气压为86 Kpa~106Kpa
2:插入DC插座力度:3~30N
测试条件:依据标准的PLUG GAUGE 做第3次拔插后测定
3:拔出DC插座力度:3~30N
测试条件:依据标准的PLUG GAUGE 做第3次拔插后测定
4:寿命试验:接触电阻不能超过≤0.1Ω拔出力是3~30N 其它:满足于机械,、电气性能
测试条件:将结合兆盛开关厂 寿命测试标准(尽量要近于中心的)在1分钟内以10~25的速度,进行5,000次插入,拔出,以定格状态(无诱导负荷)在1分钟内以10~20次的速度进行1,000次插入、拔出.
5:绝缘电阻:≥1000MΩ DC 500V
测试条件:输入500V DC 电压1分钟,按以下接触方法测试:插座体与排脚之间不接触的排脚之间插头插入时不接触排脚之间
6:耐电压:没有绝缘破坏等异常
测试条件:输入AC 500V (50Hz)/min电压1分钟感度电流为0.5mA,按以下接触方法测试:插座体与排脚之间不接触的排脚之间插头插入DC插座时不接触排脚之间
7:耐焊性试验:本体无变形,满足于机械,、电气性能
测试条件:焊炉焊接的时候温度控制在260±5℃,过炉时间为10±0.5秒,于(基板)厚度1.6mm,手焊接时时候温度需控制在330±5℃ ,时间为10±0.5秒,但不能在排脚上施加异常压力。
|
