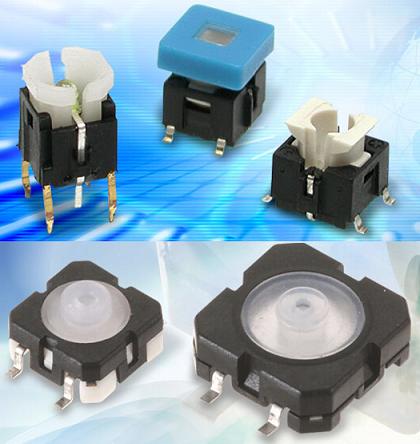

轻触开关具有外型小、超薄、按力极小又轻的特点。安装形式主要有插入焊接式、嵌入插脚式、表面贴装等。其中4*4系列、6*6系列使用最为广泛。一般在使用轻触开关中必须注意下面几点:
1.轻触开关是否要求耐高温(一般情况下,插件的都不耐高温,贴片的耐高温,但我们可以根据要求都做成耐高温的),
2.贴片轻触开关(SMD)是否要编带,盘装。
3.轻触开关的底座的长和宽是固定的,轻触开关的按键的高度是可根据客户要求订做的(H)
4.轻触开关的按键的力度(actuating force)通常范围250g的,但可根据要求订做轻克力和重克力的,轻克力可以做到100g,重克力的可以达到300g。
5.轻触开关的使用寿命(life),若寿命没特殊要求,常规的只有10万次,但可根据客户要求延长寿命,做成高质量产品。
轻触开关,包括壳体、上盖、以及依次穿设在壳体底部的左端子、公共端子和右端子,壳体上部枢设有轻触开关柄,拨动柄的上部从上盖中露出,壳体内还装有弹性接触端子和摆动块,弹性接触端子置于导接部与摆动块之间并借助弹力顶推摆动块使摆动块抵于拨动柄底部,拨动柄底部的左下角、右下角分别与摆动块的左半段、右半段相抵,弹性接触端子包括承托摆动块的主梁和与导接部接触的左、右弹腿,左弹腿自主梁左端向右下方向延伸,右弹腿自主梁右端向左下方向延伸而与左弹腿呈交叉状,向左或向右拨动拨动柄,使左弹腿与右端子的导接部接触导通或使右弹腿与左端子的导接部接触导通,即可输出两个不同的信号,且只需轻轻触动拨动柄即可,操作方便。
在外力作用下,按钮组(执动机构)的运动,带动按钮、接触组一起向下作轴向运动,促使接触组与基座组内定接触组实现接通。当外力消失后,在复位簧的作用下,按钮组等零件回到原位,同时开关断开,从而实现电路的转换。
轻触开关由于接触电阻小、按动有清脆的手感手感明显、高度规格齐全等方面的原因,在家用电器方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。但轻触开关也有它不足的地方,频繁的按动会使金属弹片疲劳失去弹性而失效。因此现在大部分电器的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替,比如电脑键盘,遥控器等。
|
